製品測定からモデリング、NCデータ作成まで
ネイブでは様々な形状を三次元測定機により３Ｄデジタイジング処理(座標測定)してデータ化、ソリッドモデリングやサーフェイスモデリング、NCデータまで作成しコンカレントエンジニアリングを強力に支援します。

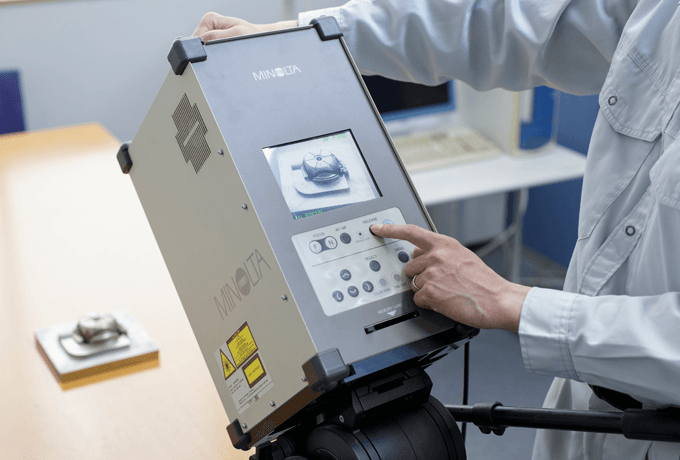

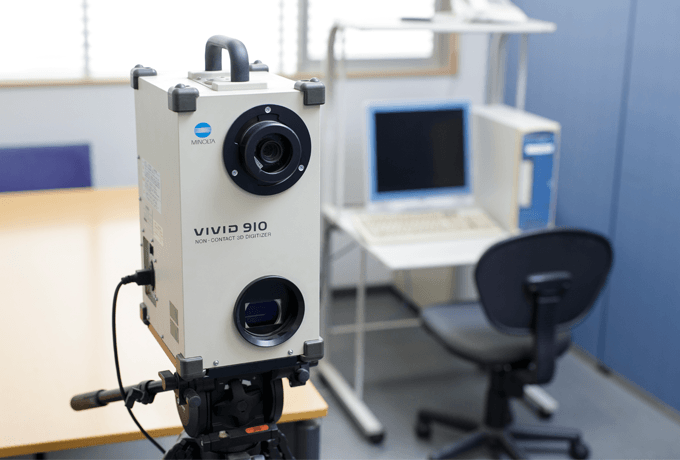

弊社ではコニカミノルタ製三次元非接触光学測定器「VIVID910」により、人体や貴重な美術品、壊れやすい土器、化石など接触式では測定不可能なものも測定し、ハイエンド３次元CADへ入力しモデリング。お客様のご要望に応じてさまざまな形式での出力が可能です。
モデルや現物からのリバースエンジニアリングはもとより光造形によるラピッドプロトタイピングまで、お客様の幅広いご要望にお応えします。
金型設計、モデリング
抜き勾配、アンダー処理、スライド、入れ子などをすべて３次元設計します。同時に３次元データを作りながら金型構造の検討をします。
これによりコスト、品質、製作スピードの最適なバランスを考慮した金型製作を実現します。

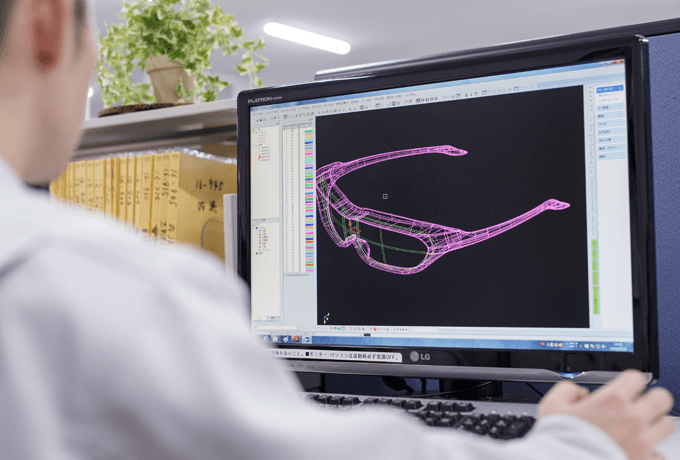

木型モックアップ、点群データ等から意匠面モデリング
| 木型モックアップ、点群データ等から意匠面モデリング |
|---|
製品、木型、金型などを大きさや必要精度に応じて接触型、非接触型でトレースし、そのデータを元に意匠面をモデリング。ただ単にトレースデータに忠実な面を作るのではなく意匠面のハイライト、綾線の通し、面の滑らかさなどその形状の特徴を再現することに注力しています。
非ソリッド系データのソリッド化
サーフェース系のＣＡＤデータをソリッド化致します。
これによりＣＡＤモデルの表面積、体積、重心が計算出来ます。
光造形用ソリッドモデリング
ソリッドにてモデリングし、光造形用のデータ(stl)を出力致します。
stlデータは完全に閉じている必要があるので、Pro/Eなどソリッド系ＣＡＤにてモデリング致します。
各種ＣＡＤの入出力に対応致します
| 授受形式 | IGES・DXF・CATIA V4(.model .exp)・CATIA V5・NX・UG・GRADE/CUBE・Space-E・stl・その他 |
|---|---|
| 授受対応メディア | CD-R・DVD-R・インターネット（自社サーバ有）・Eメール・USBメモリ |
